永磁同步电机常见安装方式详解

1

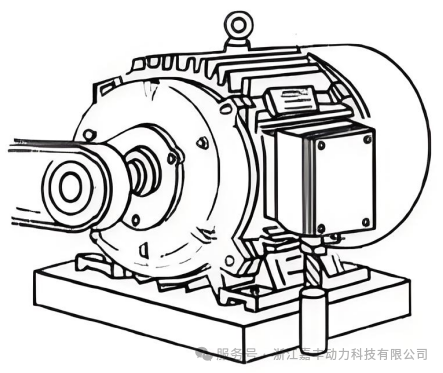

B3 —— 底脚安装（卧式）

这是最常见、应用最广泛的安装方式。电机底部带有铸造成型的底脚，通过螺栓直接固定在设备的基座或钢架上，电机轴呈水平方向伸出。

特点与优势：

• 受力均匀，抗振动性好：电机重量和运行时的振动通过底脚均匀分散到安装基础上，适合高速或重载工况。

• 拆装维护便捷：松开底脚螺栓后，电机可水平平移取出，无需拆卸联轴器或皮带轮的另一端，维护空间要求低。

适用场景：

• 通用设备：如风机、水泵、皮带输送机、破碎机等拥有独立安装底座的设备。

• 传动方式：适用于皮带轮传动或弹性联轴器连接。

⚠️ 嘉丰动力特别提示：安装基础面必须保持平整，否则底脚受力不均会导致电机机座变形，进而损坏轴承。嘉丰动力依托全流程可追溯的数字化管理平台，确保每台电机的底脚精度符合设计要求。

2

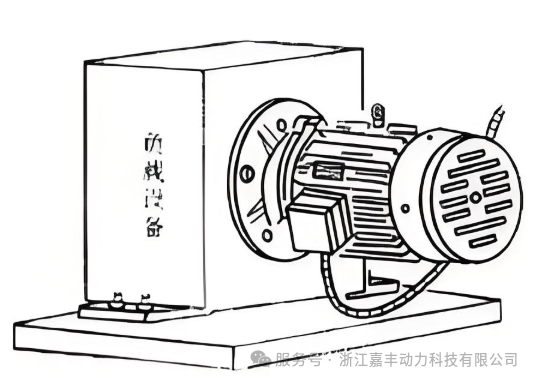

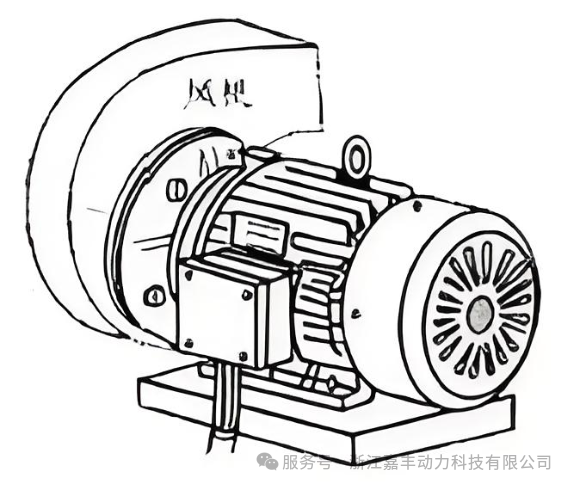

B5 —— 法兰安装（卧式）

此方式电机无底脚，在轴伸端（D端）带有一个大平面法兰盘。电机通过法兰止口与设备（如减速机、泵体）的端面直接精密对接，并用螺栓锁紧，电机轴呈水平方向伸出。

特点与优势：

• 结构紧凑，节省空间：取消了底脚和额外的基础，整机轴向尺寸更短，适合空间受限的场合。

• 同轴度高：法兰止口配合能保证电机轴与被驱动设备的轴有极高的同心度，减少联轴器磨损和振动。

适用场景：

• 直连传动：与减速机、循环泵、搅拌机等需要直接对接的设备。

• 自动化设备：在空间受限制的生产线中应用广泛。

⚠️ 嘉丰动力特别提示：对接法兰面的平面度要求极高，安装螺栓建议使用8.8级以上强度，并按对角顺序分次拧紧。嘉丰动力可根据客户需求，提供非标法兰尺寸定制，完美替换旧电机。

3

B35 —— 底脚+法兰双安装（卧式）

这是B3和B5的结合体：电机同时带有底脚和轴伸端法兰，电机轴呈水平方向伸出。用户可根据现场条件选择其一或同时使用两种方式固定。

特点与优势：

• 兼容性最强：同时保留了底脚安装和法兰安装的可能性，为设备改造或设计变更提供了极大灵活性。

• 双重固定，可靠性高：在重载或振动较大的场合，可同时使用底脚和法兰进行固定，增强系统刚性。

适用场景：

• 替换改造：原设备安装方式不明确，或需要替换不同安装方式的旧电机时。

• OEM设计：主机厂为通用化设计预留接口，提高产品容错率。

⚠️ 嘉丰动力特别提示：因结构更复杂，B35安装方式的电机成本会略高于B3或B5，重量也稍重，但能省去日后改动基础的麻烦。作为“专精特新”企业，嘉丰动力擅长复杂定制，可快速交付B35等多安装方式的永磁电机。

4

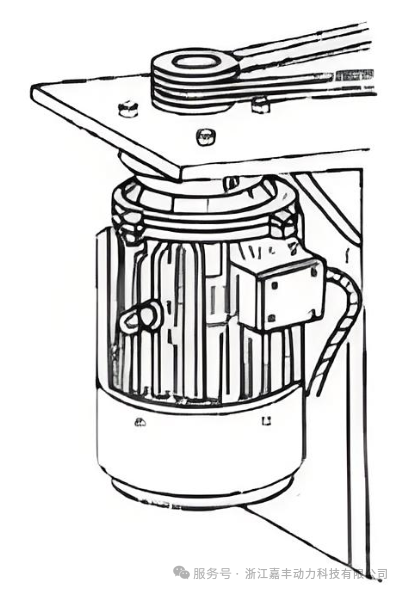

V1 —— 立式法兰安装（轴伸向下）

这是最常见的立式安装方式。电机无底脚，在轴伸端（D端）带有法兰盘，通过法兰垂直安装在设备上方，电机轴伸垂直向下伸出。

特点与优势：

• 节省地面空间：电机垂直立于设备之上，充分利用高度空间。

• 直连传动：利用法兰止口保证电机轴与负载（如立式泵轴）的良好同轴度。

适用场景：

• 立式泵：如立式管道泵、潜水泵等。

• 搅拌设备：立式搅拌机、反应釜搅拌器等。

⚠️ 嘉丰动力特别提示：选择V1安装时，必须确认电机轴承能够承受转子及负载的全部轴向重力。嘉丰动力在定制立式电机时，会针对性选用能承受轴向力的轴承配置，并建议您在订货时明确轴伸方向为向下。

5

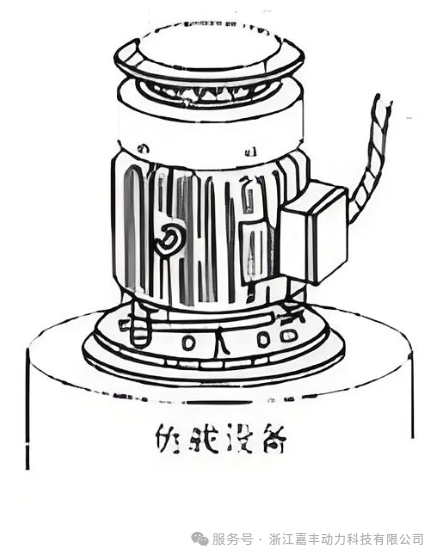

V3 —— 立式法兰安装（轴伸向上）

与V1类似，电机通过法兰垂直安装，但电机轴伸垂直向上伸出。

特点与优势：

• 特殊驱动方式：适用于需要从设备下方进行驱动的场合。

• 结构紧凑：同样具有节省空间的优势。

适用场景：

• 底部进入式搅拌器：从搅拌釜底部伸入进行混合。

• 特殊化工反应釜：某些工艺流程需要从下方提供动力。

⚠️ 嘉丰动力特别提示：V3安装同样需要关注轴承的轴向承载能力，且需注意防护等级，防止异物或液体从上方的轴伸端进入电机内部。嘉丰动力可提供针对立式安装的定制防护方案。

选型总结与嘉丰服务

快速选型口诀：

1. 看方向：电机轴水平伸出→选卧式（B）；电机轴垂直伸出→选立式（V）。

2. 看接口：设备有底座→B3；设备有法兰接口→B5（卧式）或V1/V3（立式）；不确定或想留余地→B35。

3. 看传动：皮带/联轴器→B3；减速机、泵体直连→B5（卧式）或V1/V3（立式）。

4. 看方向（立式）：轴伸向下→V1；轴伸向上→V3。

浙江嘉丰动力科技有限公司 深耕永磁电机定制领域，产品涵盖永磁同步电机、水冷电机等，广泛用于真空泵、压缩机等高端装备。我们支持包括B3、B5、B35、V1、V3在内的全系列安装方式定制。如果您在替换旧电机时不慎确定安装方式，只需拍下铭牌+电机整体照片，我们的技术团队即可为您精准匹配。
